汽车发动机构成系统 发动机工作原理详解

　　作为一名合格的车主，不论是在开车还是做汽车保养，都离不开对于汽车发动机检查、维修和保养。那么在为汽车发动机维修检查之前，大家肯定要先了解一下关于汽车发动机构成系统，还有最重要是发动机工作原理详解。一起去科普一下吧!

　　总的来说，目前发动机由两大机构、五大系统组成

发动机总体构成

　　一、曲柄连杆机构

　　曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。它由机体组、活塞连杆组和曲轴飞轮组等组成。

　　二、配气机构

　　配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。进、排气门的开闭由凸轮轴控制。凸轮轴由曲轴通过齿形带或齿轮或链条驱动。进、排气门和凸轮轴以及其他一些零件共同组成配气机构

　　三、燃料供给系

　　汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去;

　　四、润滑系

　　润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。

　　五、冷却系

　　冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。

发动机分类

　　发动机分类

　　一、按燃料分

　　可分为柴油机、汽油机和天然气机等

　　二、.按实现循环的行程数分

　　a)四冲程发动机:活塞移动四个行程或曲轴转两圈气缸内完成一个工作循环

　　b)二冲程发动机:活塞移动两个行程或曲轴转一圈气缸内完成一个工作循环

　　三、按冷却方式分

　　a)水冷式发动机:以水为冷却介质

　　b)风冷式发动机:以空气作为冷却介质(适合缺水地区使用，如沙漠国家)

　　四、按点火方式分

　　a)压燃式发动机:利用气缸内空气被压缩后产生的高温，使燃油自燃。如柴油机。

　　b)点燃式发动机:利用火花塞发出的电火花强制点燃燃料，使燃料强行着火燃烧。如汽油机、煤气机。

　　五、按可燃混合气形成的方法分

　　a)外部形成混合气的发动机:燃料和空气在外先混合然后进入气缸。如使用化油器的汽油机。

　　b)内部形成混合气的内燃机:燃料在临近压缩终了时才喷入气缸，在气缸内与空气混合。如柴油机。

　　六、按进气方式分

　　a)自然吸气式发动机:空气靠活塞的抽吸作用进入气缸内。

　　b)增压式发动机:为增大功率，在发动机上装有增压器，使进入气缸的气体预先经过压气机压缩后再进入气缸。

　　七、按气缸数目分

　　a)单缸发动机

　　b)多缸发动机:按气缸的排列型式又可分为

　　i.直列立式发动机:所有气缸中心线在同一垂直平面内。

　　ii.直列卧式发动机:所有气缸中心线在同一水平平面内。

　　iii. V型发动机:气缸中心线分别在两个平面内，且两平面相交呈V型。

　　iv.对置式发动机:V型夹角为180°时又称为对置式。

　　v.其它:还有H型，X型、星型等，但在车辆上应用很少。

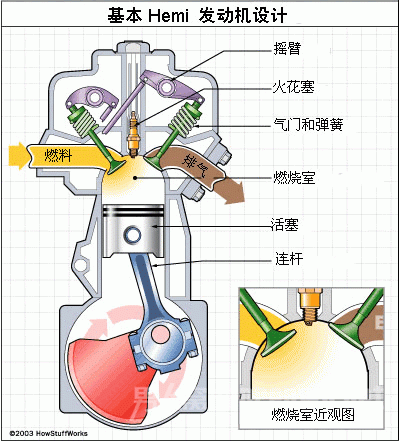

发动机的基本工作原理

　　发动机的基本工作原理

　　我们以单缸汽油发动机为例，讲解一下汽油机的工作原理。

　　气缸内装有活塞，活塞通过活塞销、连杆与曲轴相连接。活塞在气缸内做往复运动，通过连杆推动曲轴转动。为了吸入新鲜气体和排出废气，设有进气门和排气门。

　　活塞顶离曲轴中心最远处，即活塞最高位置，称为上止点。活塞顶部离曲轴中心最近处，即活塞最低位置，称为下止点。上、下止点间的距离称为活塞行程，曲轴与连杆下端的连接中心至曲轴中心的距离称为曲轴半径。活塞每走一个行程相应于曲轴转角180°。对于气缸中心线通过曲轴中心线的发动机，活塞行程等于曲柄半径的两倍。

　　活塞从上止点到下止点所扫过的容积称为发动机的工作容积或发动机排量，用符号VL表示。

　　四冲程发动机的工作循环包括四个活塞行程，既进气行程、压缩行程、膨胀行程(作功行程)和排气行程。

　　一、进气行程

　　化油器式汽油机将空气与燃料先在气缸外部的化油器中进行混合，然后再吸入气缸。进气行程中，进气门打开，排气门关闭。随着活塞从上止点向下止点移动，活塞上方的气缸容积增大，从而气缸内的压力降低到大气压力以下，即在气缸内造成真空吸力。这样，可燃混合气便经进气管道和进气门被吸入气缸。

　　二、压缩行程

　　为使吸入气缸内可燃混合气能迅速燃烧，以产生较大的压力，从而使发动机发出较大功率，必须在燃烧前将可燃混合气压缩，使其容积缩小、密度加大、温度升高，即需要有压缩过程。在这个过程中，进、排气门全部关闭，曲轴推动活塞由下止点向上止点移动一个行程称为压缩行程。

　　压缩终了时，活塞到达上止点，活塞上方形成很小空间，称为燃烧室。压缩前气缸中气体的最大容积与压缩后的最小容积之比称为压缩比，以ε表示：

　　压缩比愈大，在压缩终了时混合气的压力和温度便愈高，，燃烧速度也愈快，因而发动机发出的功率愈大，经济性愈好。但压缩比过大时，不仅不能进一步改善燃烧情况，反而会出现爆燃和表面点火等不正常燃烧现象。爆燃是由于气体压力和温度过高，在燃烧室内离点燃中心较远处的末端可燃混合气自燃造成的一种不正常燃烧。爆燃时火焰以极高的速率向外传播，甚至在气体来不及膨胀的情况下，温度和压力急剧升高。同时，还会引起发动机过热，功率下降，燃油消耗量增加等一系列不良后果。表面点火是由于燃烧室内炽热表面与炽热处(如排气门头，火花塞电极，积炭处)点燃混合气产生的另一种不正常燃烧(也称为炽热点火或早燃)。表面点火发生时，也伴有强烈的敲击声(较沉闷)，产生的高压会使发动机件负荷增加，寿命降低。

　　三、作功行程

　　在这个行程中，进、排气门仍旧关闭。当活塞接近上止点时，装在气缸盖上的火花塞即发出电火花，点燃被压缩的可燃混合气。可燃混合气被燃烧后，放出大量的热能，因此，燃气的压力和温度迅速增加，所能达到的最高压力约为3-5Mpa，相应的温度则为2200-2800K。高温高压的燃气推动活塞从上止点向下止点运动，通过连杆使曲轴旋转并输出机械能，除了用于维持发动机本身继续运转而外，其余即用于对外作功。

　　四、排气行程

　　可燃混合气燃烧后生成的废气，必须从气缸中排除，以便进行下一个进气行程。

　　当膨胀接近终了时，排气门开启，靠废气的压力进行自由排气，活塞到达下止点后再向上止点移动时，继续将废气强制排到大气中。活塞到上止点附近时，排气行程结束。在排气行程中气缸内压力稍高于大气压力，约为0.105-0.115Mpa。排气终了时，废气温度约为900-1200K。

　　由于燃烧室占有一定容积，因此在排气终了时，不可能将废气排尽，留下的这一部分废气称为残余废气。

　　综上所述，四冲程汽油发动机经过进气、压缩、燃烧作功、排气四个行程，完成一个工作循环。这期间活塞在上、下止点间往复移动了四个行程，相应地曲轴旋转了两周。

　　汽车发动机构成系统图解还有发动机工作原理详解，可以帮助每个车主更好的了解自己的汽车，更好的为汽车发动机进行保养。
